1238A
SAM™ スタジオ・モニター
技術仕様
大型の3ウェイ・ミッドフィールド・デザインを採用した1238Aは、音響空間に適応し、高い音圧レベルと正確なリファレンスを提供します。
システム仕様
周波数特性
35 Hz - 20 kHz (± 2.5 dB)
低域カットオフ -6dB
30 Hz
高域カットオフ -6dB
22 kHz
音圧レベル
最大音圧レベル 音楽ソース、2m
≥124 dB
瞬間最大音圧レベル 軸上、半空間、1m、100 Hz ~ 3 kHz
≥121 dB
RMS最大音圧レベル IEC 規定のテスト信号による最大長期 RMS 音響出力 (ドライバー保護回路による制限あり)、@1 m
≥116 dB
残留ノイズ
残留ノイズ 軸上1m（A特性）
≤10 dB SPL
質量
質量57 kg (125.7 lb)
サイズ
高さ
810 mm
幅
480 mm
奥行き
420 mm
エンクロージャ
エンクロージャ素材
MDF
エンクロージャ型式
リフレックス・ポート
ドライバー
ドライバー・タイプ
コーン
385mm (15 in) コーン
直径
385 mm
ドライバー・タイプ
コーン
125 mm (5 in) コーン
直径
125 mm
ドライバー・タイプ
メタル・ドーム
25mm (1 in) メタル・ドーム
直径
25 mm

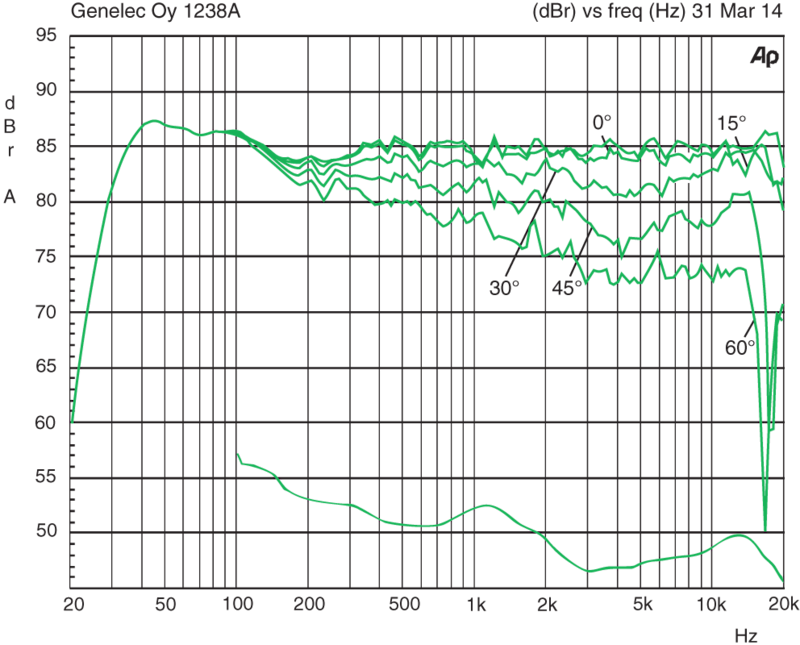

指向性
高調波歪み
> 200 Hz ≤0.5 %
群遅延
アナログ入力から音響出力までの高調波でのレイテンシーを測定:
GLMの拡張位相直線性がOFFに設定されている場合
5.1 ms
Genelecのパフォーマンス・グラフィックスでは、Genelecモニターの電子入力信号から音響出力への変換時間は、レイテンシーと群遅延という2つの要素で表現されます。群遅延のファクターは、特定の周波数のグラフィックで読み取ることができます。周波数固有の入力から出力までのトータルの遅延は、レイテンシーと群遅延のファクターの合計となります。ラウドスピーカーを1メートル離すと、約3ミリ秒の追加ディレイが発生するとお考えください。
アンプ部
アンプ
500 W クラスD
高さ
132 mm
幅
483 mm
奥行き
252 mm
質量
6 kg
(13.2 lb)
250 W クラスD
200 W クラスAB
メイン電圧
100-240 VAC 50/60Hz
消費電力
ISSアクティブ時
≤0.5 W
アイドル時
≤25 W
最大出力時
750 W
信号伝送部
端子
入力 アナログ入力 XLR（メス、バランス、10 kΩ）
入力 デジタル入力 XLR female 110 Ohm.
出力 デジタル出力 / スルー XLR（オス、110 Ω）
2 x コントロール 2 × CAT5 (RJ45) GLM ネットワーク端子
