8361A
SAM™ スタジオ・モニター
技術仕様
The Onesシリーズのフラグシップである8361Aは、地球上のあらゆるスタジオ・モニターの中で最も進化した音響性能を提供します。
システム仕様
周波数特性
36 Hz - 20 kHz (± 1.5 dB)
低域カットオフ -6dB
30 Hz
高域カットオフ -6dB
43 kHz
音圧レベル
最大音圧レベル
≥124 dB
瞬間最大音圧レベル
≥118 dB
最大長期RMS音圧レベル IEC 規定のテスト信号による最大長期 RMS 音響出力 (ドライバー保護回路による制限あり)、1 m
≥109 dB
残留ノイズ
残留ノイズ 軸上1m（A特性）
≤5 dB
質量
質量31.9 kg (70.3 lb)

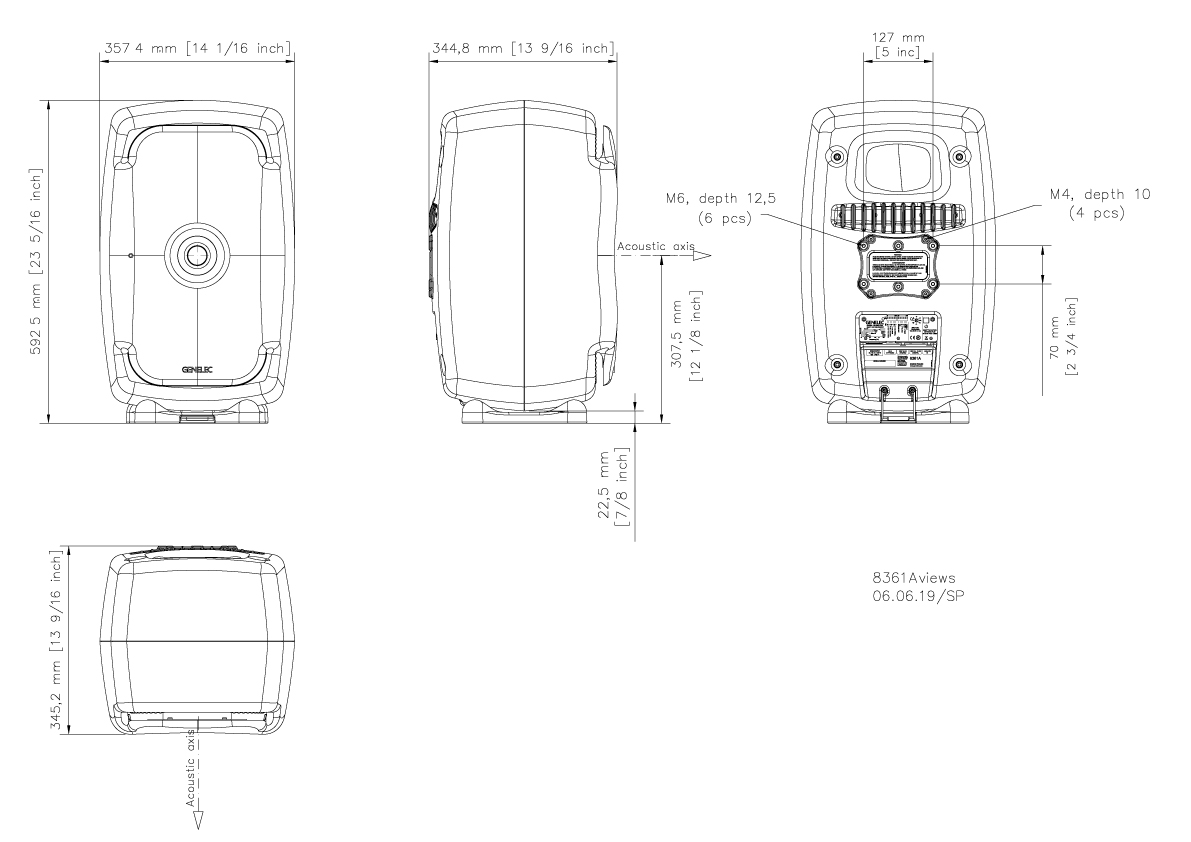

サイズ
高さ
570 mm
高さ（Iso-Pod™ 含む）
593 mm
幅
357 mm
奥行き
347 mm
※上記は縦置きの場合。Iso-Podをトルクス20（T20）ドライバーを使用して付け替えることで、横置きの設置にも対応
エンクロージャ
エンクロージャ素材
ダイキャスト・アルミニウム
エンクロージャ・タイプ
リフレックス・ポート
ドライバー
ドライバー・タイプ
楕円形
デュアル 263 x 137 mm、楕円形コーン
数
2
幅
263 mm
高さ
137 mm
ドライバー・タイプ
同軸
8361A 同軸ドライバー（コーン）
直径
130 mm
ドライバー・タイプ
同軸
8361A 同軸ドライバー（メタル・ドーム）
直径
25 mm
指向性
高調波歪み
群遅延
アナログ入力における入力から出力までの高周波レイテンシー:
GLM上で拡張位相直線性をOFFに設定（グラフ上）
4.2 ms
GLM上で拡張位相直線性をONに設定（グラフ下）
8.6 ms
Genelecのパフォーマンス・グラフィックスでは、モニターに入った電気信号の入力から音として再現される音響出力までの変換時間を、レイテンシーと群遅延という2つの要素で表現しています。特定周波数の群遅延のファクターは、グラフを読み取ることで解析できます。周波数固有の入力から出力までのトータルの遅延は、レイテンシーと群遅延のファクターの合計となります。ラウドスピーカーを1メートル離すと、約3ミリ秒の追加ディレイが発生するとお考えください。
アンプ部
アンプ
700 W クラスD
150 W クラスD
150 W クラスD
メイン電圧
100-240 VAC 50/60Hz
消費電力
ISS稼働時
≤1.5 W
アイドル時
≤20 W
最大出力時
600 W
信号処理部
接続端子
2 x コントロール 2 × CAT5 (RJ45) GLM ネットワーク端子
入力 アナログ入力（XLRメス、バランス、10 kΩ）
入力 デジタル入力（XLRメス、110 Ω）
出力 デジタル出力 / スルー （XLRオス、110 Ω）
クロスオーバー
低域/中域
320 Hz
中域/高域
2800 Hz
