ネットワークされたSAM™ （Smart Active Monitor）システムは設置環境に自動キャリブレーションを提供

ここ10年の間にメディア・コンテンツ制作が世界的に急増し、その結果、増大した仕事量を扱うネットワーク機能に大幅な変化が現れました。そして今、これまで以上に多くのオーディオ制作がよりタイトで制約の多い作業環境で行われるようになっています。これにより、音響上の問題は増加し、モニタリングの信頼性は低下しています。同時に、プロのオーディオ・エンジニアは、音をニュートラルかつ歪みなしに再現できる、信頼性に優れた高精度のモニタリング・システムに絶対的な信頼を持たざるを得ません。

1200、8000、7000シリーズ製品の電子音響における確固たる基盤に基づき構築された先進のGenelec SAMシステムは、柔軟かつ最新鋭のモニタリング・ソリューションです。音響環境に自動適応し、レベル、ディレイ、室内音響を補正できるため、オーディオのプロにとって不可欠なツールとなっています。SAM™システムは、Genelec独自のGLM™（GENELEC Loudspeaker Manager）ネットワークおよびソフトウェアからコントロール可能で、柔軟性と信頼性に優れたモニタリング・システムを構築できます。

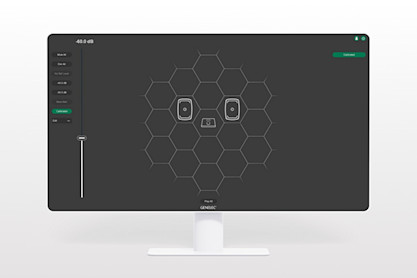

GLMソフトウェアは、ネットワーク上のSAMスタジオ・モニター/サブウーファー（80台以上）への接続を管理する、直感的でパワフルなモニター・コントロール・ネットワーキング・システムです。GLMソフトウェアは、信頼性に優れた最新鋭のAutoCal™ 自動キャリブレーション・システムによる、レベル、距離による遅延、柔軟なルーム・レスポンス補正イコライゼーションの調整機能を搭載しています。全パラメーターと設定は、システム設定ファイル内に保存したり、GLMネットワークの接続を解除する必要がある場合は各モニター/サブウーファー内に保存したりできます。

また、SAMシステムの音響機能はすべて、さまざまな作業スタイルやクライアントの要望に合わせて最適化できます。加えて、モニターや制作プロジェクトを部屋間で移動させる場合にも、SAMテクノロジーはモニタリングで最高レベルの一貫性を実現し、ニュートラルな音場イメージングと低歪を提供します。

GenelecのSAMシステムは、総合的かつソリューション指向でありインテリジェントにネットワーク化された製品を提供しており、あらゆる作業環境のアナログおよびデジタル信号に対応します。

MDC™ （Minimum Diffraction Coaxial）ドライバー・テクノロジー・トランデューサーは極めて優れたサウンド・イメージを再現します。

現行の同軸デザインすべてに典型的なのが、回折の問題により生じる、でこぼこした周波数特性です。しかし、ソースの位置が一致しないことによるクロスオーバーの問題は、同軸構成により解決されます。GenelecのMDC™ （Minimum Diffraction Coaxial）ソリューションはここに端を発しています。一般的な同軸デザインの利点の恩恵を受けつつ、不十分な部分を克服します。

最初のステップは、コーンの変位を最小限に抑えること、つまり、ドライバーの低周波数帯域幅を制限することです。次は、回折のあらゆる発生源をなくすことです。MDCデザインの主要構造は、一体化されたMFダイアフラム・サスペンション・ツイーター構造から構成されています。同軸ドライバーの外から見える部分はカーブした柔軟な外皮で形成されており、その中央にはドーム・ツイーター・アセンブリが配置されています。内側部分はコーンが音響上の不連続を生じることなくツイーターにつながり、外側部分もコーンとドライバー・シャーシとの間で同様につながっています。

ツイーターとコーンとの間に聞き分けることのできるような音響上不連続はなく、滑らかな表面で回折もありません。コーンの断面形状は極めて入念に最適化されており、ツイーター放射の一体型指向性制御ウェーブガイドが形成されています。ドライバー外縁は、ミッドレンジの放射の分散も制御できるよう、通常のGenelec DCWへとつながっています。そのレスポンスは軸上でも軸外でも極めて滑らかで不規則なところがなく、指向性もうまく制御されています。

同軸デザインにおけるこの飛躍的進歩により、軸上および軸外でのイメージングと全体的な音質の改善、音楽に含まれるディテールを明瞭かつ精細に再現できる非常にスムーズな周波数特性をもたらします。

要約すると、GenelecのDCW™ とMDC™ を組み合わせたデザインの独創的な点は主に以下のようなものになります。

• ツイーターおよびミッドレンジのダイアフラム間の回折のない接続。
• ミッドレンジのダイアフラムとDCW™ ウェーブガイドとの間の回折のない接続。
• 特許技術のミッドレンジ・ダイアフラム・テクノロジー ― 硬質なコーンと、サスペンション自体を含む弾力性のある内部損失の高い素材とを組み合わせたラミネート構造。
• 生じがちな非線形性を打ち消すミッドレンジ・ダイアフラム・サスペンションのペア。

これらの技術上の利点：

• よりスムーズな周波数特性が得られます。
• 各ドライバーがそれぞれの動作帯域幅にわたって一貫して連結されます。
• 重要な周波数帯域での指向性制御を大幅に向上させます。
• バランスの取れたサスペンションを提供して音響上の歪みを最小限に抑えます。
• 8000シリーズの外観と利点はそのままに、フロント・バッフル・エリアの使用を最適化します。

ISS™ （Intelligent Signal Sensing）テクノロジーはスタンバイ・モードでの電力消費を低減します。

2013年初頭に導入されたGenelecのISS（Intelligent Signal Sensing）テクノロジーは、EUのErP指令とGenelec独自のサステナビリティ・ポリシーに基づいて開発されています。

ISS™ 回路は、スピーカーの信号入力を監視し、スピーカーが使用中かどうかを検出します。ISS回路により一定時間にわたって入力にオーディオが検出されない場合、ISS回路はスピーカーをスリープ状態に切り替えます。この場合、スピーカーの電力消費は0.5ワット未満になります。入力信号が検出されると、スピーカーの電源がすぐさまオンになります。基本的に、スピーカー・システムは作業が中断されるとすぐに節電状態に入ります。

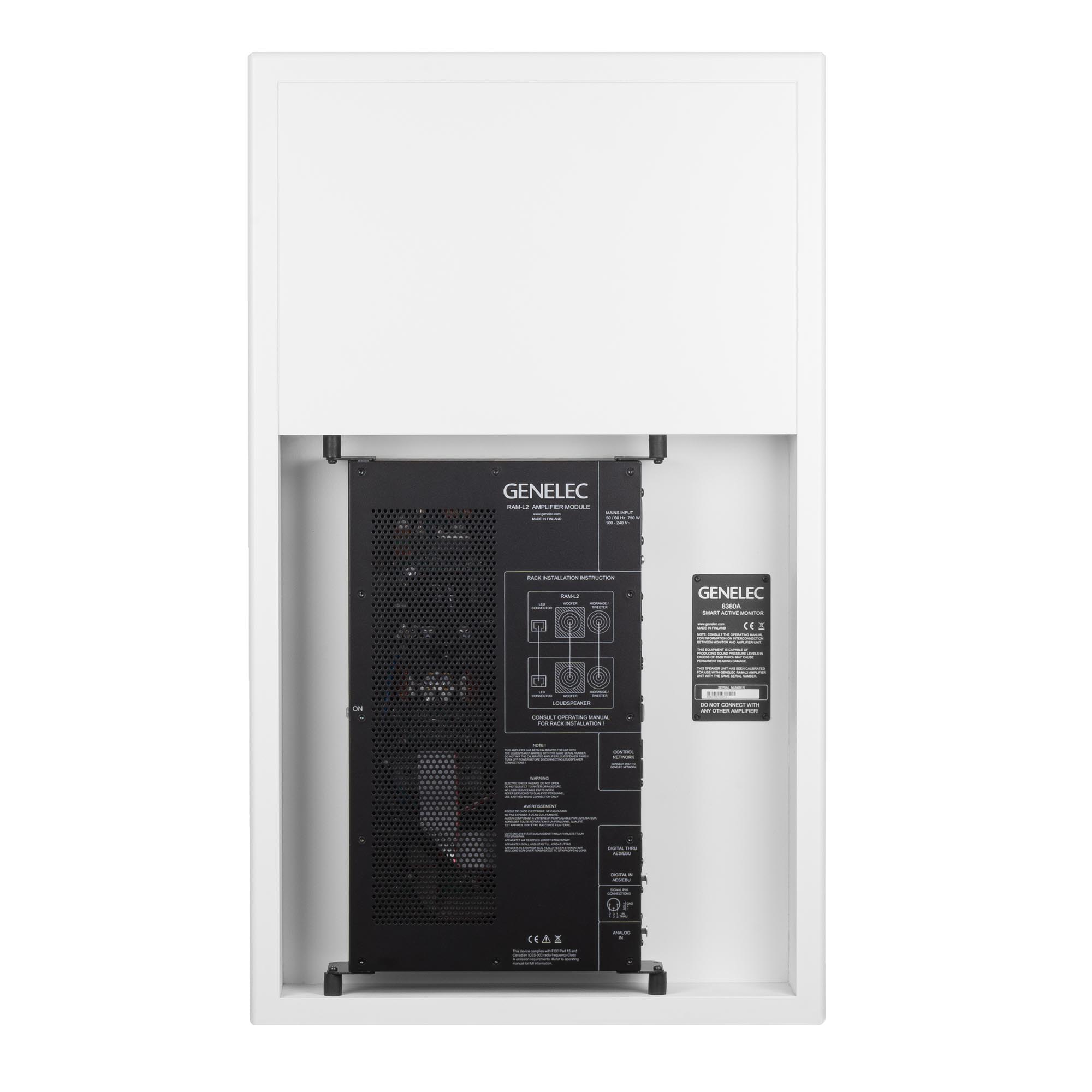

また、各製品の背面には他のルーム・レスポンス・コントロールと並んで「ISS Disable」スイッチがあります。まず、スピーカーの電源スイッチが「ON」の場合、スピーカーのISS™ オートスタート機能（低消費電力のスリープ状態のオン/オフ）が有効になります。

ISS™ 機能が不要な場合、背面パネルの「ISS Disable」スイッチを「ON」位置に設定することで無効に切り替えることができます。この場合、モニターの電源のオン/オフはは電源スイッチでのみ切り替えることができます。

電源スイッチはモニターの電源を完全にオフにしてしまいますのでご注意ください。

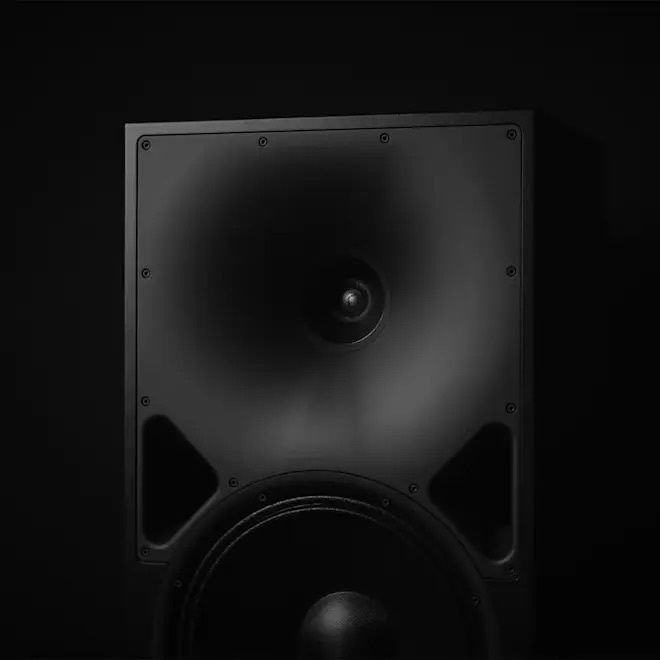

フラットな軸上/軸外レスポンスをもたらすDCW™ （Directivity Control Waveguide）

Genelecが1983年に当時卵形エンクロージャに使用したDCW™（Directivity Control Waveguide）の開発は革命的なアプローチでした。GenelecのDCWテクノロジーは、その後30年以上にわたって開発と改良がなされ、直接放射型のマルチウェイ・モニターの性能を大幅に向上させています。

DCWテクノロジーは、放射されるウェーブフロントを制御し、指向性（分散）パターンを調整できるようにします。指向性が均一でスムーズなものになるよう、目標としたのは、放射角を制限し、逸脱する放射を低減することでした。結果として、全体的な周波数特性が極めてフラットになり、電力感度も均一になりました。 先進のDCWテクノロジーは、初期反射を最小限に抑え、コントロールの利いた幅広いリスニング・エリアを提供し、軸上でも軸外でも正確なサウンド再現を実現します。

初期反射を最小限に抑え、指向性を制御して一定にすることには、もうひとつの重要な利点があります。それは、室内反射空間の周波数のバランスが、モニターからのダイレクトな空間と同じになることです。結果として、モニタリング・システムの性能の室内の音響特性への依存度が下がります。

サウンド・イメージの幅や奥行きは、あらゆるリスニング環境にとって重要な要素ですが、軸上のリスニング環境だけでなく、軸外のリスニング環境にも重要です。これは、エンジニアだけでなく、リスニング空間にいるその他の人々にも関係します。なぜならこれは、大型のコントロール・ルームでよくあるケースだからです。

DCW™ テクノロジーの主な利点：

• より幅広い有効リスニング・エリアに対するフラットな軸上/軸外レスポンス
• 直接音の反射音に対する比率が向上、室内音響の色付けを低減
• ステレオとサウンド・イメージが向上
• ドライブ・ユニット感度が最大6 dBに向上
• システムの最大音圧レベルが向上
• ドライバー・ユニットの歪を低減
• キャビネット・エッジの回折を低減
• システム全体の歪を低減

洗練されたドライブ・ユニット保護回路が安全な動作を提供

重大なオーディオ制作環境での作業では、モニタリング・システムがいつでも頼りになり確実に動作し続けるものであることが重要です。放送業界でGenelecがすばらしい成功を収めた大きな理由のひとつは、Genelec製品が持つ信頼性であり、その信頼性を支える重要な要素となっているのが、1978年から全製品に組み込まれている保護回路です。

保護回路は、信号レベルを検出することでドライバーの不具合を防ぎ、突発的なピークや高すぎるレベルが続く場合、自動的に信号レベルを下げます。もちろん、スピーカーの仕様範囲での作業時にこの機能が音質に影響を与えることは一切なく、不適切な入力信号によりスピーカーが破壊されてしまうことを防止するだけの機能です。

保護回路の機能と利点：

• 必要な場合（ドライバーのボイスコイルの温度が安全限界に達した場合など）に出力レベルを下げます。これにより、システムの信頼性が大幅に向上します。
• スピーカーとサブウーファー内に適切な保護回路設計を行うことにより、システムの出力レベルを最大限に高めることができます。

正確なルーム・レスポンス補正で、室内のパフォーマンスを最適化

室内音響とスピーカーからの放射との間の相互作用は複雑です。たとえば、反響する部屋に対して吸音処理された部屋、または壁際への配置に対して壁から離れたスタンド上への配置といったように、部屋によってモニターのレスポンスは異なります。

Genelecのスピーカー・システムは、すべて室内の影響を補正してリスニング・ポジションでフラットな周波数特性が得られるようルーム・レスポンス調整が可能になっています。

アナログ・システム

Genelecのアナログ・スピーカー・システムは多様なルーム・レスポンス・コントロールを提供します。それには次のようなものがあります（モデルにより異なります）。

• ベース・ロールオフとベース・チルト
• トレブル・チルトとトレブル・ロールオフ
• ベース・レベル
• ミッドレンジ・レベル
• トレブル・レベル
• デスクトップ・コントロール

低域では、主要なコントロールが2つあります。シェルビング・フィルターとして機能するベース・チルト・コントロールと、さまざまな設置環境でシステムの低域と重低域のレスポンスを最適化できるベース・ロールオフ・コントロールです。大型のシステムでは、ベース、ミッドレンジ、トレブルの各レベル・コントロールが用意されています。これらのコントロールにより、さまざまなパス・バンド間の相対バランスを最適化できます。

各スピーカーの操作マニュアルとデータシートには、各種設置環境に対するルーム・レスポンス・コントロールの推奨設定のリストが記載されています。これらは長年にわたる実践からの経験とさまざまな音響環境の計測により導き出されたものです。

SAM™ （Smart Active Monitor）システム

GenelecのSAMシステムは、総合的かつソリューション指向でありインテリジェントにネットワーク化された製品群を提供しており、すべてにGLM™ （Genelec Loudspeaker Manager）ソフトウェアと自動キャリブレーション・システムAutoCal™ が搭載されています。

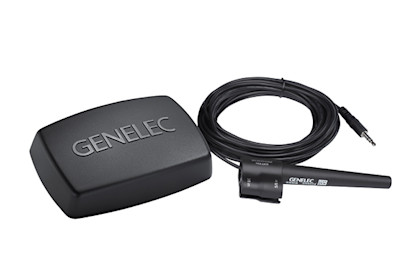

Genelec AutoCalは、GLMコントロール・ネットワーク上の全モニターの測定、分析、調整を完全自動で行う業界初の統合プロセスを提供します。このシステムは、リスニング・エリア内のレスポンスを測定し、それに基づく補正を低域から中低域に適用して、室内音響の影響やさまざまなリスニング・ポジション間の差を最小限に抑えます。AutoCalは、相対レベル、距離による遅延、ネットワーク上の全サブウーファーのクロスオーバーの適正化（AutoPhase）などを調整します。

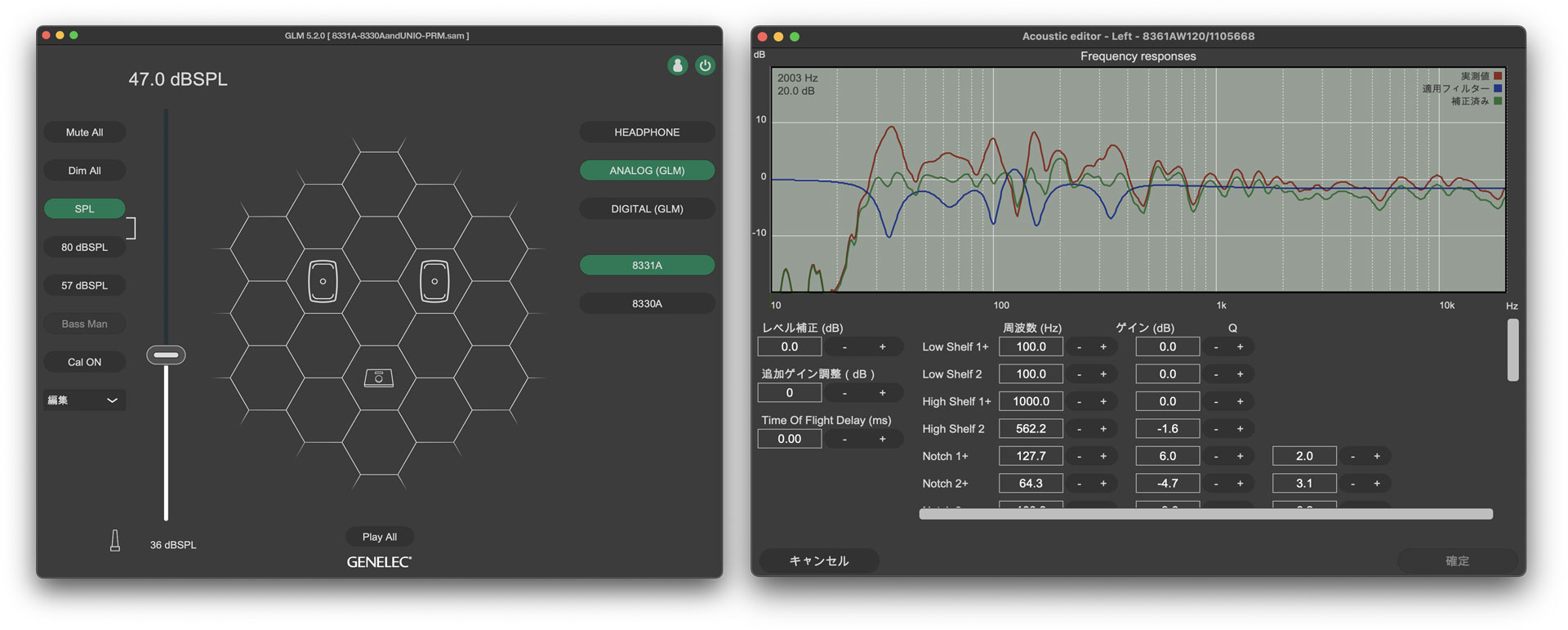

Acoustic Editorは、各モニターについて測定したレスポンス、フィルター補正、システム・レスポンスの正確なグラフィカル表示と音響設定の手動コントロールを提供します。

信号レベルが低い場合に動作するアクティブ・クロスオーバー

電子音響クロスオーバーは、オーディオ信号を複数の周波数帯域に分割し、それぞれを独自のパワー・アンプに供給し、そこから特定の周波数帯域に最適化された専用のトランスデューサーに接続できるようにします。

アクティブ・クロスオーバーにはデジタルとアナログがあります。Genelecのデジタル・アクティブ・クロスオーバーには、ドライバー保護、ディレイ、イコライゼーションといった付加的な信号処理が含まれています。

Genelecのアナログ・アクティブ・クロスオーバー・フィルターには、パワー・アンプの入力に適した低い信号レベルで動作する電子部品が使用されています。これは、パワー・アンプ出力の高い信号レベルで動作し、強い電流や場合によっては高い電圧を扱わなくてはならないパッシブ・クロスオーバーとは対照的です。

典型的な2ウェイ・システムでは、アクティブ・クロスオーバーにはウーファーに1つ、ツイーターに1つの計2基のパワー・アンプが必要です。

アクティブ・クロスオーバー・デザインにはいくつもの利点があります。

• 周波数特性がドライバーの電気的特性や駆動レベルの動的変化の影響を受けなくなります。
• 使用している特定のドライバーに対して各出力周波数特性を微調整する柔軟性と精度が高まります。
• 各ドライバーには専用の信号処理およびパワー・アンプがあります。そのため、各ドライバーは他のドライバーが扱う駆動信号から切り離され、相互変調歪とオーバードライブ問題が低減されます。
• ドライバー間の感度のばらつきを補正できます。
• 意図するパスバンド内のドライバー特性に関連した周波数および位相レスポンスの逸脱を補正できます。
• 高品質アクティブ・スピーカーのフラットな周波数レスポンスは、クロスオーバー・フィルターのレスポンス、パワー・アンプのレスポンス、スピーカー・エンクロージャ内のドライバーのレスポンスとを組み合わせた結果です。

アクティブ・アプローチを採用することで、さまざまに異なる室内環境に配置されたスピーカー・システム全体の周波数レスポンス調整と最適化を、高価な外部イコライザーを使用することなく実施できるようになります。結果として、よりシンプルで効率と信頼性に優れた一貫性のある正確なアクティブ・スピーカー・システムとなります。
